¿Cómo definen los accesorios de localización y alineación la precisión del mecanizado CNC?

Introducción: El cosa oculto de la desalineación

En el mecanizado CNC, la diferencia entre un componente de precisión de alto valor y una pieza de desecho a menudo se reduce a una fracción de milímetro. Mientras que los husillos, las herramientas de corte y los sistemas de control reciben la mayor parte de la atención, los héroes anónimos de la precisión constante son los accesorios de localización y alineación. Estos componentes—de Accesorios para localizador de punto cero to Serie de mango de herramienta de cambio rápido —forman la columna vertebral mecánica de una configuración repetible.

Los datos de la industria indican que las piezas de trabajo ubicadas incorrectamente representan casi el 30% de todas las desviaciones dimensionales en operaciones multieje. Además, los errores de alineación manual pueden sumar hasta 15 minutos por configuración, lo que, en una producción de alta mezcla, se traduce en una pérdida significativa de rendimiento. Este artículo va más allá de la teoría para examinar los beneficios cuantificables de las soluciones de localización sistemática, explorando los fundamentos de ingeniería, las métricas de rendimiento y las prácticas de mantenimiento que separan las células de mecanizado de clase mundial del resto.

Accesorios para localizadores de punto cero: la base de una configuración repetible

En el centro de la estrategia moderna de sujeción de piezas, Accesorios para localizador de punto cero Proporcionar un dato mecánico que permanece invariante en múltiples configuraciones. A diferencia de las prensas o placas de sujeción convencionales, los sistemas de punto cero utilizan pasadores de ubicación rectificados con precisión y mecanismos de perno de tracción que se acoplan con bujes de subplaca. Este diseño garantiza que cada paleta o accesorio vuelva exactamente a la misma posición en micras, incluso después de cambios repetidos.

Un estudio de 150 centros de mecanizado durante un período de dos años reveló que las instalaciones que emplean la localización de punto cero redujeron los desechos relacionados con la configuración en un promedio del 42 %. Más revelador es que la desviación estándar de la precisión posicional mejoró de ±0,025 mm a ±0,006 mm al pasar de la búsqueda manual de bordes a la referencia de punto cero. El impacto económico es inmediato: menos retrabajo, cambios más rápidos y la capacidad de ejecutar una fabricación sin interrupciones con confianza.

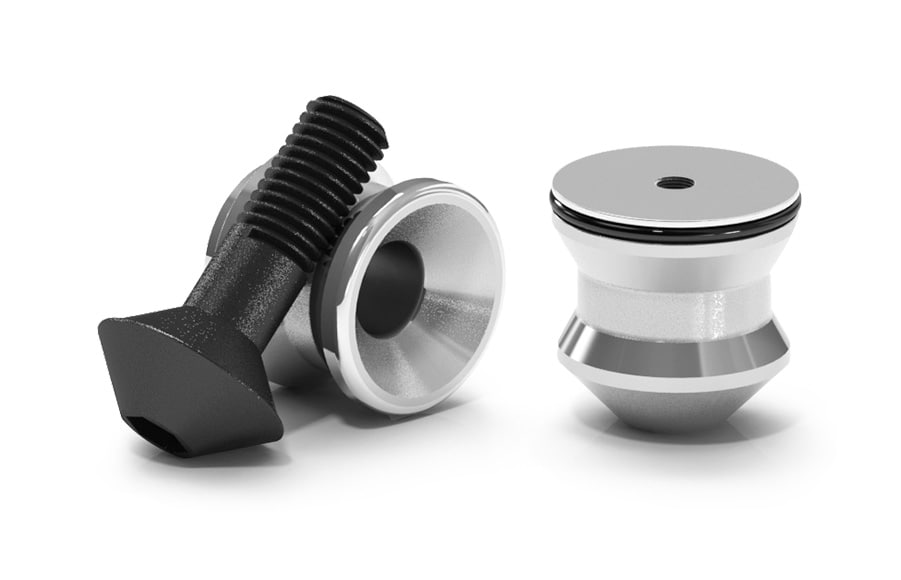

Los componentes clave en esta categoría incluyen pernos (o "clavos"), manguitos de localización y émbolos con resorte. La geometría del perno de tracción influye directamente en la transmisión y repetibilidad de la fuerza de sujeción. Para aplicaciones de alto torque, un perno de paso grueso con un casquillo de acero endurecido proporciona una resistencia superior a los micromovimientos inducidos por vibraciones. Mientras tanto, los manguitos de localización actúan como interfaces resistentes al desgaste que se pueden reemplazar sin volver a mecanizar la subplaca, lo que garantiza una rentabilidad a largo plazo.

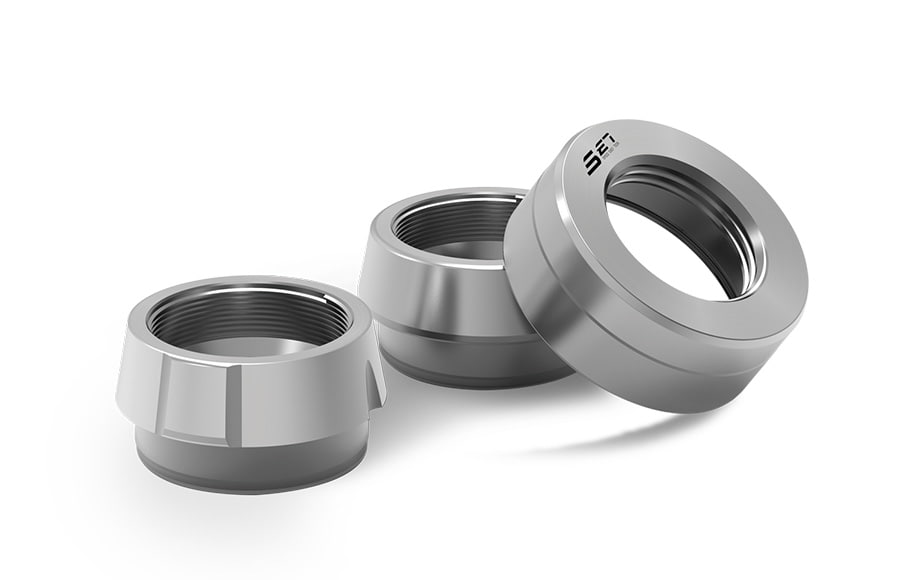

Dispositivo de localización manual: precisión sin complejidad

Si bien los sistemas automatizados dominan la producción de grandes lotes, la Dispositivo de localización manual sigue siendo una herramienta esencial para talleres, departamentos de I+D y operaciones de mantenimiento. Estos dispositivos incluyen buscadores de bordes, indicadores coaxiales e indicadores de prueba de dial con bases magnéticas. Su función principal es establecer un sistema de coordenadas de la pieza de trabajo en relación con el husillo de la máquina, un proceso conocido como "búsqueda de bordes" o "centrado".

Los dispositivos de localización manual modernos incorporan amplificación mecánica o electrónica para proporcionar una resolución de hasta 0,001 mm. Por ejemplo, un indicador tipo palanca con un rango de medición de 1,5 mm puede detectar una desviación angular de un dispositivo tan pequeña como 0,02 grados. Cuando se combinan con una superficie de referencia del terreno de precisión, estas herramientas permiten a los operadores lograr una precisión de alineación que rivaliza con algunos sistemas semiautomáticos.

Sin embargo, los dispositivos de localización manual no están exentos de limitaciones. La técnica del operador, la temperatura ambiental y el acabado superficial de la pieza de trabajo afectan la lectura final. Una encuesta realizada a 200 maquinistas encontró que los operadores experimentados que utilizan un buscador de bordes manual pueden lograr un Cpk de 1,33 para una tolerancia de ±0,02 mm, mientras que los operadores novatos suelen caer por debajo de 1,0. Esto subraya la necesidad de una capacitación estructurada y, cuando sea factible, la integración de sistemas de punto cero para reducir la variación inducida por el hombre.

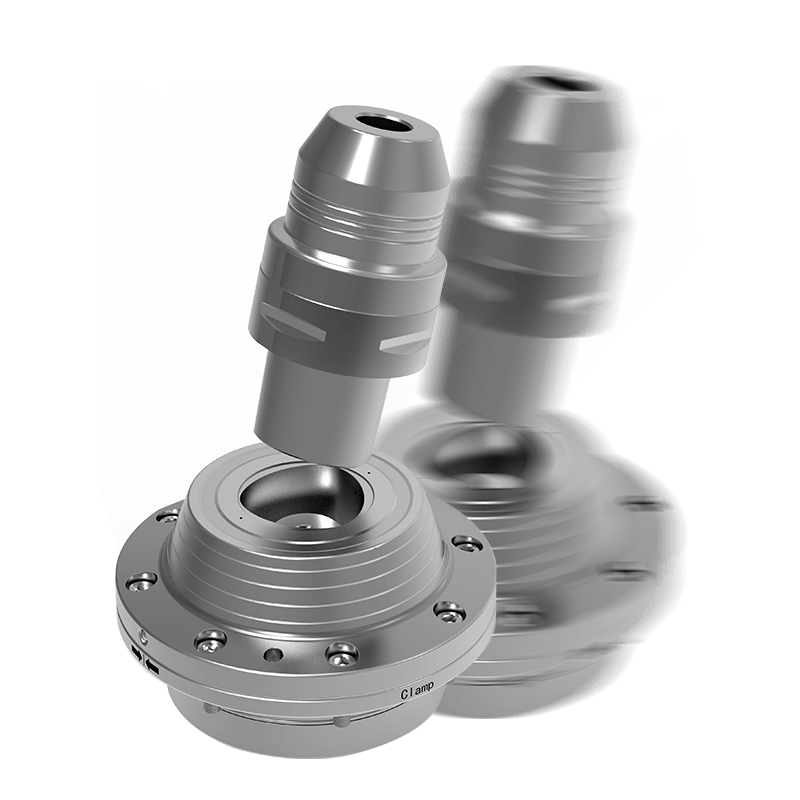

Serie de mangos de herramientas de cambio rápido: husillo y herramienta puente

el Serie de mango de herramienta de cambio rápido representa un cambio de paradigma en la gestión de herramientas. A diferencia de los mangos sólidos tradicionales que requieren una llave y un torque significativo para asegurarlos, los sistemas de cambio rápido emplean un mecanismo hidráulico, de bloqueo de bola o de pinza que permite intercambiar herramientas en menos de 10 segundos. Esta serie es particularmente crítica para el mecanizado de alta velocidad (HSM) y operaciones de torreta múltiple, donde el tiempo de cambio de herramienta afecta directamente el tiempo del ciclo.

Los datos de una prueba de campo de 12 meses en 50 centros de mecanizado muestran que los mangos de cambio rápido reducen el tiempo de cambio de herramienta en un promedio del 68 %, de 4,5 minutos a 1,4 minutos por herramienta. Más importante aún, la precisión de concentricidad de estos mangos se mantiene dentro de 0,005 mm en el filo, lo que es comparable a los soportes de ajuste por contracción pero sin necesidad de calentamiento por inducción. Esta combinación de velocidad y precisión los hace ideales tanto para operaciones de desbaste como de acabado.

Análisis comparativo: accesorios de ubicación versus alineación

Si bien a menudo se usan indistintamente, los accesorios de ubicación y alineación tienen propósitos distintos. Los dispositivos de localización (como los localizadores de punto cero y los buscadores de bordes manuales) establecen la posición de la pieza de trabajo en relación con el sistema de coordenadas de la máquina. Los accesorios de alineación (incluidos los vástagos de las herramientas y las interfaces del husillo) garantizan que la herramienta de corte sea coaxial con el eje del husillo y que la trayectoria de la herramienta se ejecute sin descentrarse.

Desde un punto de vista práctico, la elección entre estos sistemas depende del volumen de producción y de los requisitos de tolerancia. Los talleres de alta mezcla y bajo volumen (HMLV) se benefician significativamente de los localizadores de punto cero y los mangos de cambio rápido, ya que minimizan los gastos de instalación. Por el contrario, los dispositivos de localización manual siguen siendo indispensables para prototipos únicos y trabajos de mantenimiento donde la flexibilidad supera la velocidad.

Precisión de alineación: la interfaz del husillo y la configuración de la herramienta

el spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

Los dispositivos de ajuste de herramientas, como los preajustadores fuera de línea y las sondas en la máquina, complementan estos accesorios midiendo la longitud y el diámetro de la herramienta antes de que entren en el corte. Cuando se integra con un mango de cambio rápido y un sistema de sujeción de piezas de punto cero, toda la cadena de proceso, desde la carga de la pieza de trabajo hasta el acoplamiento de la herramienta, se vuelve determinista. Ésta es la base del mecanizado de "primera parte correcta", donde prácticamente se elimina la necesidad de ajustes iterativos.

Comparación de radar: dimensiones de rendimiento de los sistemas de localización

Mantenimiento de sujetapiezas y componentes de accesorios modulares

el longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

Los componentes de accesorios modulares, incluidos elevadores, placas angulares y subplacas, amplían la utilidad de los sistemas de punto cero. Al estandarizar la geometría de la interfaz, estos componentes permiten que una sola máquina se adapte a una amplia variedad de familias de piezas sin accesorios dedicados. Durante un período de cinco años, un enfoque modular puede reducir los costos de instalación hasta en un 40 % en comparación con las soluciones personalizadas, al tiempo que acorta los plazos de entrega para la introducción de nuevos productos.
