¿Bajo índice de utilización del equipo y largo tiempo de preparación de la pieza en máquinas herramienta de 5 ejes? Las herramientas de cambio rápido de punto cero eliminan por completo el problema de un ajuste ineficiente de la herramienta.

entroducción

gama alta Mecanizado de 5 ejes El equipo se ha convertido en infraestructura estándar en todo molde de precisión , aeroespacial , vehículo de nueva energía , Componente de precisión 3C , válvulas hidráulicas y sectores de fabricación de automatización. Más fábricas están invirtiendo fuertemente en primas Mecanizado de 5 ejes centers , máquinas de mesa giratoria inclinable y equipos de torno-fresado de 5 ejes para mejorar la capacidad de producción. Sin embargo, persiste un problema generalizado en la industria: muchas empresas de alto valor Máquinas herramienta de 5 ejes no logran alcanzar el rendimiento, el rendimiento y los márgenes de beneficio esperados.

En las plantas de producción reales, las estadísticas muestran que el tiempo de ejecución efectivo de corte de metales de máquinas de 5 ejes suele ser inferior al 40% del tiempo total de funcionamiento. Más del 60% del tiempo de inactividad de las máquinas lo ocupan operaciones sin valor añadido, incluidas las manuales. centryo , búsqueda de bordes y ajuste de herramientas , montaje y desmontaje de accesorios, calibración del punto de referencia de la pieza de trabajo , y lote cambio de producción .

A medida que la fabricación moderna avanza hacia multivariedad, lotes pequeños y plazos de entrega cortos modelos de pedidos, las limitaciones de los flujos de trabajo de mecanizado tradicionales se han vuelto cada vez más prominentes. Los ciclos de configuración prolongados provocan que la máquina esté en espera con frecuencia; pinzamiento repetido del complejo partes poliédricas genera error de sujeción acumulativo que provoca desviación dimensional y mal acabado superficial; La calidad del mecanizado depende demasiado de la experiencia del operador senior, lo que genera una consistencia de lote inestable y altos riesgos de desperdicio.

La mayoría de los fabricantes pasan por alto un hecho crítico: la productividad final de equipo de 5 ejes no está determinado únicamente por el rendimiento del hardware de la máquina, sino por el soporte sistema de sujeción de piezas . Sin actualizaciones iterativas de los procesos de fijación y posicionamiento, ni siquiera las máquinas de 5 ejes de primer nivel pueden alcanzar su potencial de precisión y eficiencia diseñadas. Como solución estyarizada y madura, la sistema de sujeción de piezas de cambio rápido de punto cero resuelve eficazmente la configuración lenta, inestable dato y bajo utilización de la máquina , convirtiéndose en una actualización central para que las fábricas de precisión mejoren Eficacia general del equipo (OEE) y reducir chatarra masiva tarifas.

1. Principales puntos débiles de los accesorios tradicionales en la producción de 5 ejes

Procesamiento convencional basado en prensas de banco y los accesorios dedicados personalizados están diseñados para escenarios tradicionales de producción en masa y no pueden adaptarse a los actuales. fabricación flexible demyas. Los principales inconvenientes se resumen a continuación:

1.1 La configuración de cambio prolongado limita la productividad efectiva

Los flujos de trabajo tradicionales requieren posicionamiento manual repetido, calibración del sistema de coordenadas y compensación de compensación de herramienta para cada reemplazo de pieza de trabajo, cambio de lote y reelaboración de piezas. El tiempo de preparación único para irregularidades complejas piezas de 5 ejes suele exceder los 30 minutos. Las paradas frecuentes para la depuración comprimen gravemente el tiempo de corte efectivo y reducen la eficiencia operativa general del taller.

1.2 La sujeción repetida provoca una pérdida de precisión acumulativa

La mayor ventaja de Mecanizado de 5 ejes Es una sujeción única para el procesamiento de varillaje de múltiples superficies. Sin embargo, los accesorios tradicionales requieren desmontaje y reposicionamiento repetidos. Transferencia de piezas entre equipos y Máquina de medición de coordenadas (MMC) el retrabajo conduce a una continua dato compensación, lo que resulta en una precisión geométrica y posicional fuera de tolerancia. Esto provoca enormes pérdidas económicas para los productos de alto valor. aeroespacial components y moldes de precisión.

1.3 Los accesorios personalizados generan altos costos y poca versatilidad

Para satisfacer diversas necesidades de producción, las fábricas tienen que personalizar accesorios exclusivos para diferentes piezas de trabajo, lo que genera altos costos de adquisición, gran ocupación de almacenes y bajas tasas de reutilización. Los accesorios personalizados no pueden adaptarse rápidamente a los pedidos iterativos de nuevos productos, lo que constituye un cuello de botella importante para la producción flexible.

1.4 La alta dependencia de la experiencia manual dificulta la estyarización

El posicionamiento tradicional y la configuración de herramientas dependen completamente de la competencia del operador. Los ciclos de capacitación de los nuevos empleados son largos y las dimensiones y la calidad del producto fluctúan mucho durante los cambios de turno. La estabilidad de la producción está estrechamente ligada a los técnicos superiores, lo que hace imposible una producción en masa estyarizada y replicable.

2. Portapiezas de cambio rápido de punto cero: solución de mecanizado de 5 ejes estyarizada

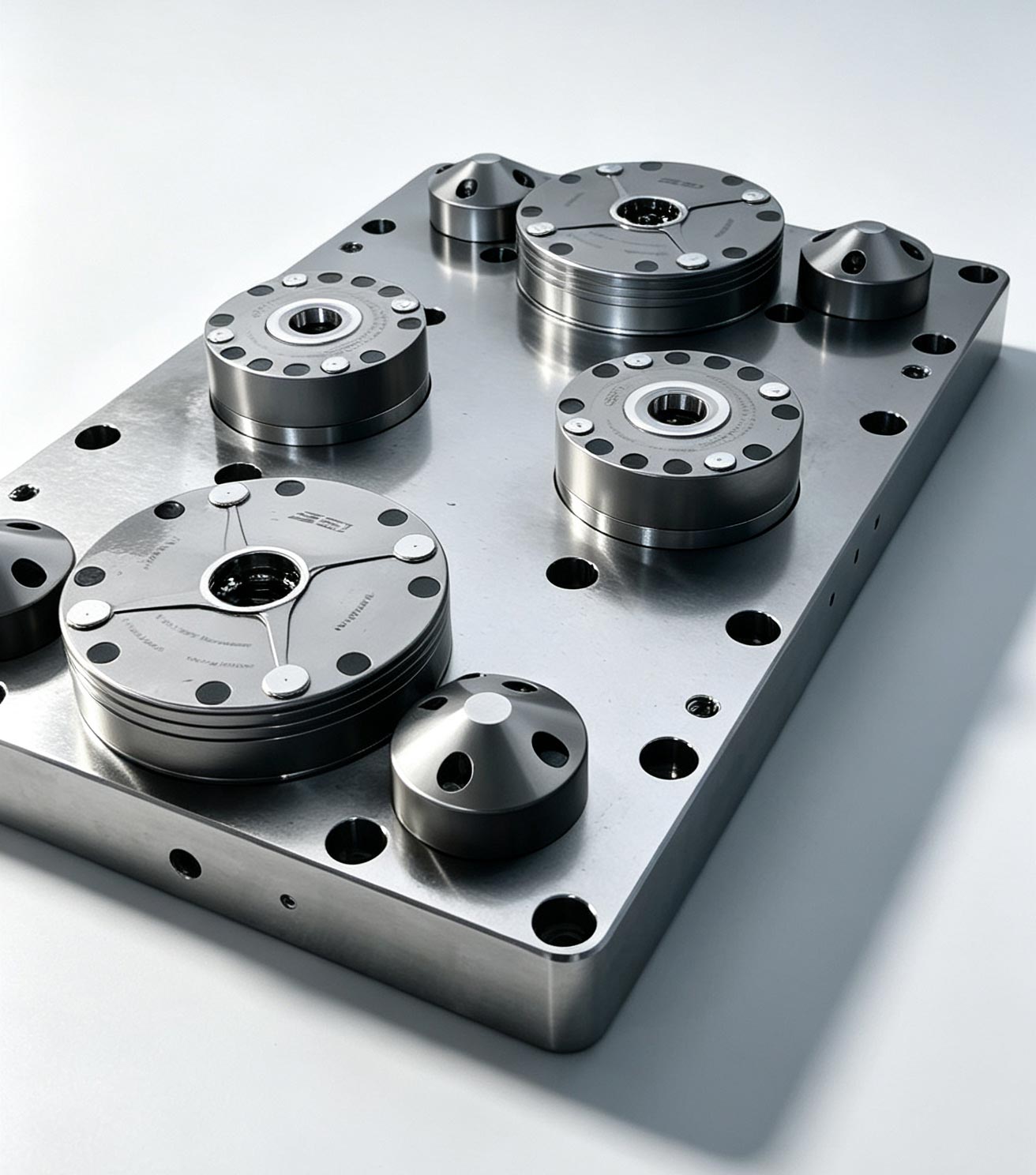

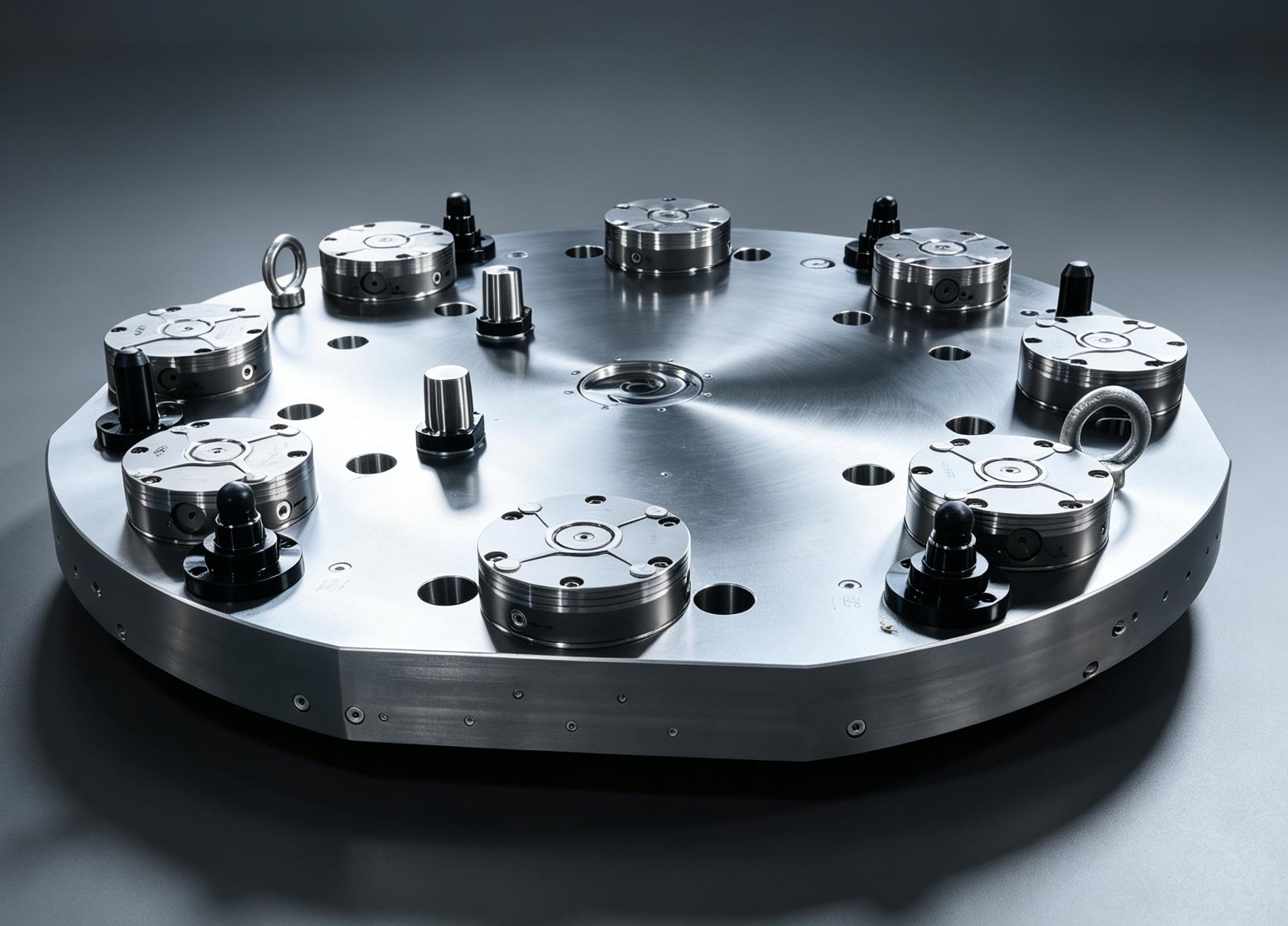

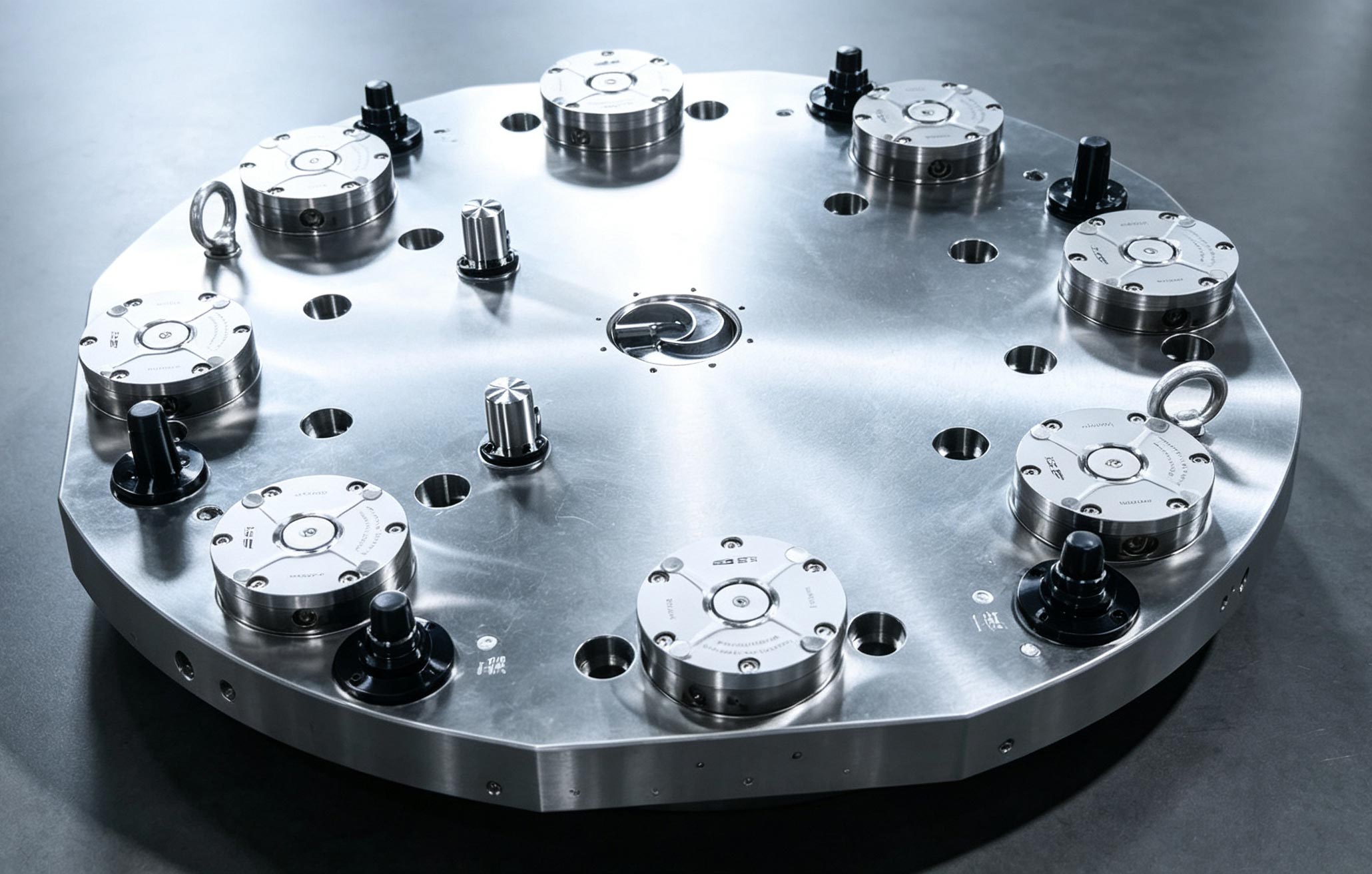

el sistema de cambio rápido de punto cero adopta una arquitectura técnica de estyarización localizar placas base y de alta precisión tirar de los pernos , construyendo un proceso unificado y fijo dato . Realiza un preajuste integrado fuera de línea de piezas de trabajo, accesorios y palets , resolviendo fundamentalmente los puntos débiles de la industria, como la configuración difícil de herramientas, el cambio lento, el posicionamiento caótico y la precisión inestable, y combinyo completamente las características de producción flexible, de alta precisión y alta precisión de los talleres modernos de 5 ejes.

2.1 Cambio rápido de segundo nivel, mejora significativa en la OEE de la máquina

el system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent estaciones preconfiguradas fuera de línea . Después del preajustado palet está en su lugar, el posicionamiento y el bloqueo se pueden finalizar en 3 a 5 segundos sin necesidad de buscar bordes, calibrar coordenadas ni compensar parámetros repetidamente.

Para escenarios de cambio de alta frecuencia en moldes, nuevas energías e industrias aeroespaciales, la solución reduce el tiempo de depuración de un solo lote de 2 a 4 horas a 10 minutos. el general utilización de la máquina y OEE de equipos de 5 ejes aumentan de forma estable entre un 25 % y un 35 %. El modo paralelo de corte en la máquina y preajuste fuera de línea elimina el ralentí del husillo y logra una producción continua y eficiente.

2.2 Datos de proceso completo unificados, eliminación de errores de mecanizado acumulativos

el sistema de sujeción de piezas de cambio rápido de punto cero unifica dato de diseño , punto de referencia de sujeción y dato de inspección . Las piezas de trabajo con palets estándar se pueden transferir sin problemas entre Mecanizado de 5 ejes centers , centros de mecanizado horizontales , Mecanizado por descarga eléctrica (EDM) equipo y CMM Dispositivos con desviación de posicionamiento cero durante todo el proceso.

In Corte vinculado al eje B/C En las máquinas rotativas inclinables de 5 ejes, la estructura de posicionamiento cónico de precisión resiste el impacto de corte multidireccional y evita el desplazamiento por vibración. Equipado con módulos de punto cero de soporte flotante , suprime eficazmente la deformación por sujeción de paredes delgadas Piezas de aleación de titanio y aluminio. .

La verificación práctica en el taller muestra que la tasa de desperdicio integral se reduce en más del 70% y la tasa de calificación del lote se mantiene por encima del 98%. Para la fabricación de moldes, sustratos de punto cero compartidos para insertos de núcleo , caries y diapositivas soporte de una abrazadera mecanizado de cinco caras , eliminando errores repetidos de sujeción, asegurando espacios uniformes de ajuste del molde y reduciendo en gran medida el pulido posterior al procesamiento y la carga de trabajo de retrabajo.

2.3 Diseño universal modular, reducción de costos de accesorios y soporte de producción flexible

el standardized grid structure of sistema de cambio rápido de punto ceros es altamente compatible con prensas de banco , mandriles magnéticos sinusoidales y various custom tooling accessories. A single set of localizar placas base Puede adaptarse a docenas de especificaciones de piezas de trabajo, evitando la personalización repetida de accesorios exclusivos para nuevos productos.

Accesorios auxiliares como bloques verticales y placas angulares Previene eficazmente la interferencia de la herramienta, cumpliendo con los requisitos de procesamiento de moldes de cavidad profunda , piezas con formas especiales y miniaturas. Componente de precisión 3Cs . Alta tensión localizadores hidráulicos de punto cero son adecuados para trabajos pesados energía eólica y componentes para barcos , equilibrando una rigidez de sujeción ultraalta y un cambio eficiente.

Este diseño modular reduce los costos de inventario y adquisición de accesorios de fábrica en más de un 30%, adaptándose perfectamente a la producción flexible de flujo mixto de pedidos de variedades múltiples.

2.4 Estandarizar los procesos de producción, reducir la dependencia de la experiencia manual

el system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Incorporado dato air-blow cleaning y inspección de estanqueidad Las funciones identifican automáticamente los restos de hierro en las superficies de posicionamiento y el estado de sujeción no calificado, evitando eficazmente chatarra masiva causado por negligencia humana. Resuelve completamente las fluctuaciones de calidad causadas por la rotación del personal y el cambio de turnos, logrando flujos de trabajo de procesamiento de 5 ejes estandarizados, replicables y estables.

2.5 Interfaces de automatización de reserva, potencian la producción inteligente desatendida

Las estructuras tradicionales no pueden igualar los equipos de carga y descarga automatizados, lo que se convierte en un obstáculo clave para la actualización inteligente de los talleres de 5 ejes. El estandarizado tirar del perno La interfaz del sistema de punto cero se adapta perfectamente a pinzas robóticas , bibliotecas automáticas de materiales y pistas de transferencia, realizando un cambio de paleta totalmente automático.

Múltiples paletas preajustadas pueden circular y alimentar materiales durante la noche. turnos desatendidos , respaldando el corte continuo de máquinas de 5 ejes y maximizando la capacidad de producción del turno de noche. Mientras tanto, la señal de estado de sujeción se puede conectar al sistema de control del equipo para un monitoreo en tiempo real, proporcionando una base de hardware sólida para que las fábricas actualicen del procesamiento de una sola máquina al procesamiento de una sola máquina. Sistema de Fabricación Flexible (FMS) .

3. Beneficios de la aplicación industrial y la implementación in situ

3.1 Fabricación de moldes de precisión

Ampliamente aplicable a moldes de inyección , moldes de estampación y moldes de fundición para acabado de 5 ejes y limpieza de esquinas. El ciclo de cambio de molde se acorta de 4 horas a 15 minutos. Multicavidad unificada dato El posicionamiento optimiza la precisión de la adaptación del molde, acorta los ciclos de entrega y extiende la vida útil del molde.

3.2 Mecanizado de precisión aeroespacial

Ideal para piezas de pared delgada de alta precisión como componentes estructurales de titanio , palas de turbina y soportes de satélite . Controla eficazmente la deformación de sujeción, garantiza una desviación cero del dato en la transferencia entre procesos y cumple de manera estable precisión a nivel de micras estándares y reduce las pérdidas de chatarra de piezas de alto valor.

3.3 Componentes de vehículos de nueva energía

Adaptable a la producción mixta de bandejas de bateria , carcasas de motor y carcasas de caja de cambios . Admite el cambio rápido de diferentes modelos de piezas de trabajo, duplica la capacidad de producción de una sola línea y coincide con las características de iteración rápida y producción de lotes múltiples de lotes pequeños de los vehículos de nueva energía.

3.4 Piezas de microprecisión y 3C

Compacto mini unidades de punto cero adaptarse a piezas de trabajo pequeñas como accesorios de realidad aumentada y cavidades de comunicación . Evitan la interferencia de las herramientas, garantizan una precisión dimensional del lote altamente consistente y mejoran la tasa general de calificación del producto.

3.5 Maquinaria general y equipos de automatización

Adecuado para procesamiento componentes reductores , cuerpos de válvulas hidráulicas y herramientas de automatización. Un conjunto de equipos de punto cero cubre múltiples especificaciones de productos, reduce la acumulación de inventario de accesorios y mejora significativamente la eficiencia de entrega de pedidos.

4. Conclusión

el core competition of modern Mecanizado de 5 ejes ya no depende únicamente del rendimiento del hardware de la máquina herramienta. Para la mayoría de las fábricas, la clave para romper el cuello de botella de las ganancias es eliminar enlaces de sujeción y posicionamiento ineficientes y construir un conjunto de sistemas de fijación estándar automatizados, flexibles y de alta precisión.

Como solución de soporte central para el procesamiento inteligente de 5 ejes, el sistema de sujeción de piezas de cambio rápido de punto cero ayuda a las empresas a lograr actualizaciones integrales en cuatro dimensiones:

• Actualización de eficiencia : Elimine el tiempo de configuración y configuración de herramientas no válido, mejore enormemente utilización de la máquina y OEE;
• Estabilización de calidad : Unificar el proceso completo dato puntos de referencia, eliminar errores acumulativos y estabilizar el rendimiento del procesamiento por lotes;
• Reducción de costos : Reducir los costos de adquisición de accesorios, las pérdidas de piezas de trabajo y los gastos de capacitación manual;
• Empoderamiento inteligente : Realice una producción estandarizada y no tripulada, reserve interfaces para actualizaciones posteriores de la línea de producción inteligente FMS.

En la cada vez más competitiva industria del mecanizado de precisión, la actualización iterativa de los procesos de fijación se ha convertido en el principal avance para que las fábricas construyan una competitividad diferenciada en eficiencia, calidad y costo.
