¿Se puede instalar la placa base de punto cero directamente en las mesas de máquinas con ranura en T existentes?

Fuente：Suzhou SET Sistema de equipos industriales Co., Ltd.

Introducción

En la modernización de equipos de fabricación modernos, los supervisores de fábrica y los ingenieros de procesos preguntan con frecuencia sobre una solución práctica de modernización: si se puede montar una placa base de punto cero y un sistema de fijación de cambio rápido en mesas de máquina con ranura en T estándar .
Muchos talleres de producción tienen la intención de mejorar la eficiencia de sujeción sin comprar nuevas máquinas herramienta, logrando un cambio de piezas de trabajo rápido y de bajo costo. La conclusión clara es que dicha modernización es técnicamente factible . Sin embargo, una simple fijación con pernos no puede garantizar la estabilidad a largo plazo. Toda la actualización requiere una operación de precisión estandarizada y evita errores comunes en la construcción.

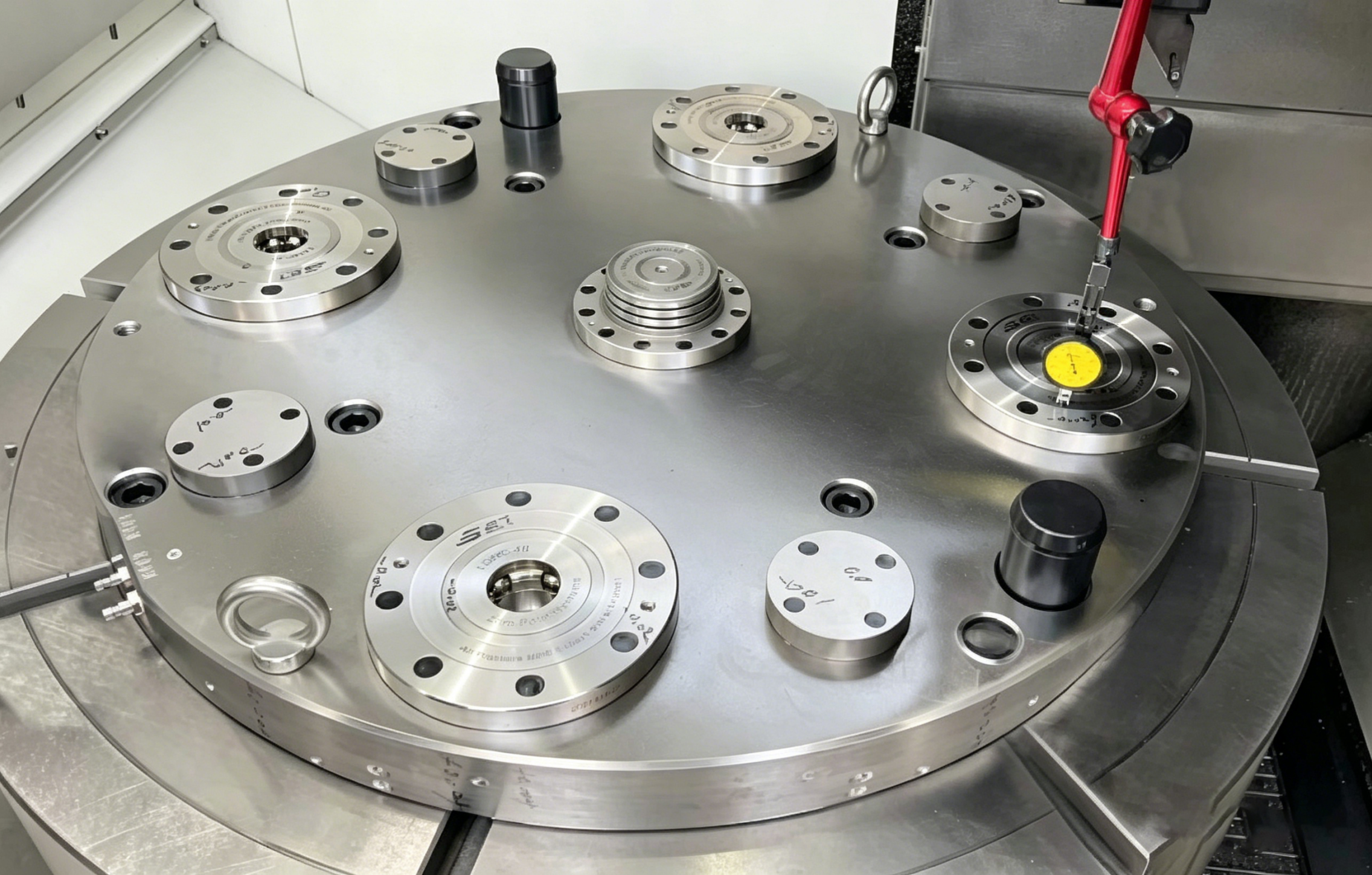

Zero point base plate for T-slot table

1. Adaptación de viabilidad y precisión de la modernización del punto cero de la mesa con ranura en T

La mesa de trabajo con ranura en T original de fábrica es una estructura de carga universal, que puede equiparse con placas base de posicionamiento de punto cero. Para mantener la estabilidad del procesamiento a largo plazo, la placa base y la mesa de trabajo deben formar una estructura rígida integrada.
Si se fija simplemente con pernos en T, el equipo puede funcionar normalmente en el corto plazo. Sin embargo, bajo la fuerza de corte continua y la vibración en la producción en masa, la placa base es propensa a microdesplazamientos, lo que resulta en una atenuación gradual de la precisión del posicionamiento repetido.
Un proceso de actualización de placa base de punto cero estandarizado y confiable incluye tres pasos principales:

1.1 Prefijación y soporte estable

Utilice las ranuras en T originales de la máquina herramienta y los pernos en T combinados para completar el posicionamiento preliminar y el bloqueo de la placa base del punto cero. Las placas base de alta calidad adoptan Acero de aleación P20H , que presenta una excelente resistencia a la corrosión y estabilidad estructural, adaptándose a entornos de procesamiento húmedo a largo plazo con inmersión en fluido de corte.

1.2 Posicionamiento del pasador cónico (procedimiento central)

Los pernos en T solo proporcionan fuerza de sujeción vertical y no pueden resistir la fuerza de impacto lateral y el par de corte generado durante el mecanizado. Después de una calibración precisa de la posición de la placa base, se instalan dos pasadores cónicos de φ16 para un posicionamiento dual. Esta estructura bloquea firmemente la posición relativa entre la placa base y la mesa de trabajo, eliminando efectivamente los riesgos de desplazamiento en operaciones a largo plazo.

1.3 Calibración y aceptación de precisión total

Después de la instalación y fijación, realice una detección y corrección integral de precisión. La inspección cubre la planitud de la placa base y la coaxialidad entre la placa base de referencia y el husillo de la máquina. De acuerdo con las especificaciones de aceptación de estándares industriales, el descentramiento del plano después del bloqueo de la paleta se controla dentro de 0,02 mm , cumpliendo con los requisitos de precisión de la mayoría de los escenarios de procesamiento mecánico.

2. Solución de configuración estándar para actualización de punto cero de la mesa con ranura en T

Basada en una abundante experiencia de modernización in situ, la configuración madura del sistema de cambio rápido de punto cero para mesas de trabajo con ranura en T se resume a continuación, adecuada para la mayoría de los tornos verticales y centros de mecanizado:
  • Diseño de posicionadores de punto cero : Equipado con 4 a 7 juegos de unidades de posicionamiento según el tamaño de la placa base, adoptando el diseño estable de 1 unidad central 3–6 unidades periféricas para equilibrar la distribución del estrés.
  • Selección de unidades adaptadas a la carga : Seleccione unidades de posicionamiento con la fuerza de sujeción correspondiente según el peso de la pieza de trabajo y la carga de corte. Los escenarios de procesamiento de materiales duros y de alta carga se combinan con unidades de punto cero de alta resistencia para mejorar la rigidez general.
  • Pasadores de guía previa : Equipado con estructuras de guía gruesas para ayudar a un rápido aterrizaje y posicionamiento de paletas, reduciendo la dificultad de operación manual y mejorando la eficiencia del cambio.
  • Circuito neumático integrado : La placa base está construida con puertos de aire de inserción rápida para admitir el desbloqueo de la unidad de punto cero, la detección de asiento y la retroalimentación de estado.
  • Componentes de protección completa : Configurado con placas protectoras inferiores para evitar que restos de hierro, fluidos de corte y contaminantes invadan la superficie de contacto de posicionamiento, extendiendo la vida útil del sistema de posicionamiento.

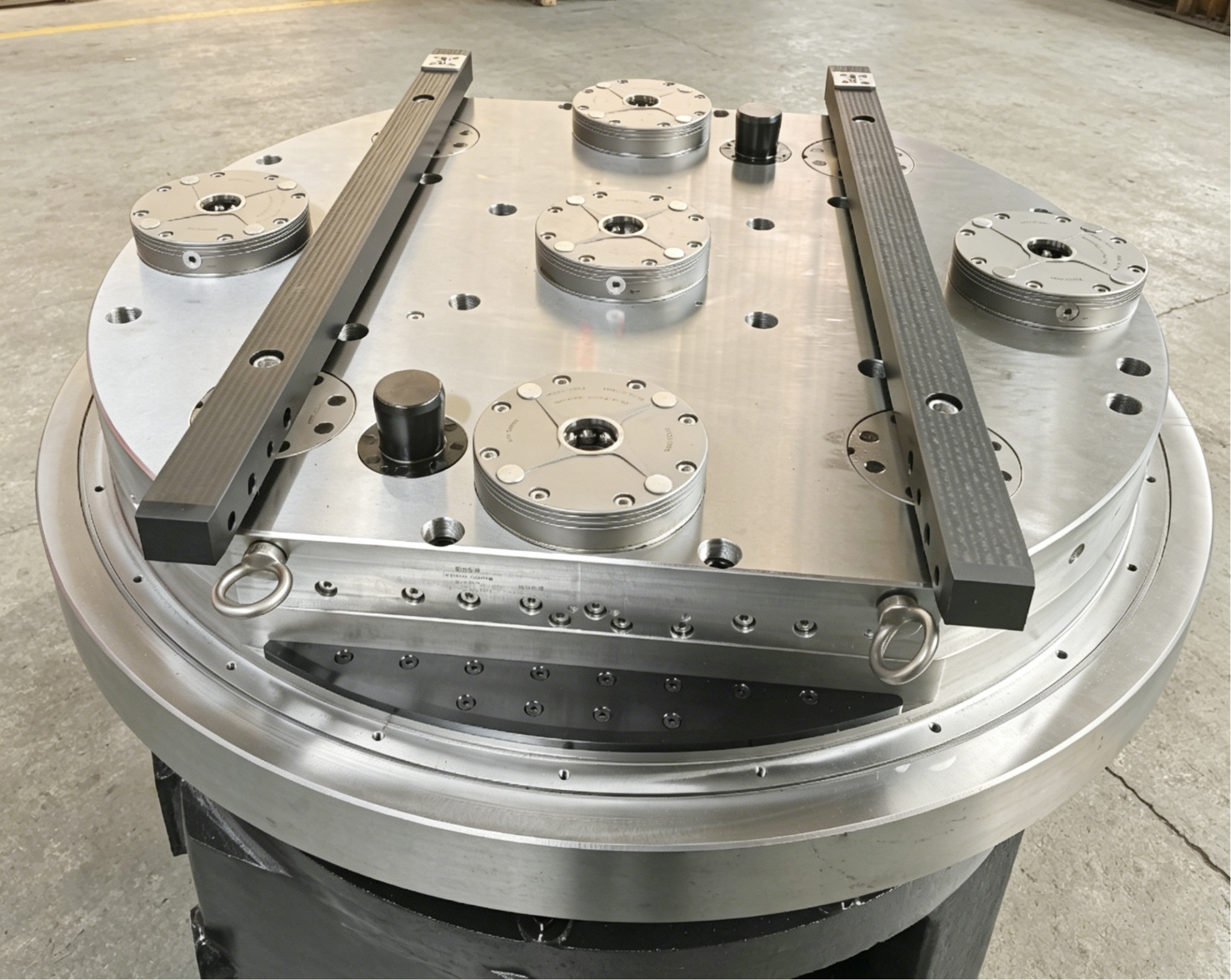

Zero point base plate for T-slot table

3. Tres errores críticos que se deben evitar en la modernización del punto cero

La mayoría de los problemas de funcionamiento inestable de los sistemas de punto cero modificados se deben a una construcción no estándar y a una configuración poco razonable. Los tres riesgos ocultos más comunes se clasifican como referencia:

3.1 Selección inadecuada del material de la placa base

La inmersión prolongada en fluido de corte provocará oxidación y corrosión de las placas de acero comunes, lo que provocará superficies picadas y desviación de la planitud. Para lograr condiciones de trabajo sostenibles en el procesamiento húmedo, Placas base de aleación P20H o de grado superior Se recomiendan para garantizar una precisión de superficie estable y un rendimiento anticorrosión.

3.2 Fijación únicamente con pernos sin pasadores de posicionamiento

El bloqueo con un solo perno no puede compensar la fuerza de corte lateral ni el torque. En la producción por lotes a largo plazo, se acumulará un desplazamiento sutil de la placa base, lo que provocará una precisión de posicionamiento repetida reducida y una desviación ocasional de las dimensiones de la pieza de trabajo. El posicionamiento coincidente del pasador cónico es la solución más rentable y fiable.

3.3 Diseño del circuito neumático no planificado

Los sistemas neumáticos de punto cero dependen de un suministro de aire estable para completar el desbloqueo y la detección de señales. En la etapa inicial de reequipamiento, se requiere un diseño neumático razonable. Para equipos rotativos como los tornos verticales, los distribuidores rotativos de soporte son esenciales para garantizar un suministro de aire continuo y estable y reservar espacio para actualizaciones inteligentes posteriores.

4. Casos de modernización in situ y datos de mejora de la eficiencia

Una empresa manufacturera en Ningbo completó la actualización del sistema de punto cero de su torno vertical con una mesa de trabajo original con ranura en T. El proyecto adoptó una placa base de punto cero con especificación φ1000, combinada con paletas estándar y pasadores de tensión para construir un sistema completo de accesorios de cambio rápido.
Después de una operación y pruebas estables, el proyecto logró efectos de optimización destacados:
  • Tiempo de cambio de accesorio : Reducido del tradicional sujeción manual de 15 a 20 minutos a dentro de 30 segundos para cambio rápido de punto cero.
  • Precisión de posicionamiento : La precisión de posicionamiento repetido del sistema de disco madre se controla de manera estable dentro de 0,01 mm .
  • Capacidad de procesamiento de servicio pesado : Admite el corte de piezas de trabajo de alta dureza de HRC58-64, con una profundidad de corte única de hasta 2 mm, manteniendo una rigidez de procesamiento estable.
  • Expansión inteligente : Equipado con funciones automáticas de limpieza por soplado de aire y detección de asiento, compatible con líneas de producción de carga y descarga automática para su posterior actualización inteligente.

5. Conclusión

Las mesas de trabajo de máquinas con ranura en T estándar existentes admiten la instalación de la placa base de punto cero y la modernización del sistema de cambio rápido. Se trata de un plan de actualización de equipos muy práctico para activar la capacidad de las máquinas herramienta antiguas y mejorar la eficiencia de la producción con una baja inversión.
Para garantizar un funcionamiento estable a largo plazo del sistema modificado, se deben implementar tres estándares clave: adoptar placas base de aleación anticorrosión adecuadas para entornos de procesamiento industrial, instalar pasadores cónicos para evitar el desplazamiento de la placa base y completar la planificación del circuito neumático con anticipación para una expansión inteligente.
La actualización de equipos no requiere el reemplazo frecuente de nuevas máquinas herramienta. La transformación de cambio rápido de punto cero estandarizada puede acortar efectivamente el tiempo de cambio de accesorios, reducir los errores de ajuste manual y mejorar la tasa de utilización de la máquina herramienta para los talleres de procesamiento.
Si tiene planes de actualización de equipos para máquinas herramienta antiguas, puede proporcionar el tipo de máquina, el tamaño de la pieza de trabajo y los parámetros de carga de procesamiento para obtener soluciones personalizadas de modernización de la placa base de punto cero y sugerencias de configuración profesionales.
