Sistema de sujeción de punto cero cónico octogonal | Torno CNC Actualización de mecanizado flexible y solución de sujeción de piezas doméstica

Fuente：Suzhou SET Sistema de equipos industriales Co., Ltd.

Introducción

La producción mixta de lotes pequeños y de alta mezcla se ha convertido en el modo de operación principal en las industrias de mecanizado modernas. Los tornos horizontales CNC y los centros de torneado-fresado comúnmente enfrentan limitaciones típicas en el flujo de trabajo, incluido el tedioso cambio de accesorios, una alineación manual que requiere mucho tiempo, una precisión de sujeción inestable, referencias comparativas inconsistentes en todos los procedimientos de trabajo y baja compatibilidad con líneas de producción automatizadas.
Las soluciones tradicionales de sujeción de mandril requieren de 20 a 40 minutos para el reemplazo de un solo accesorio, lo que resulta en una eficiencia insuficiente en el tiempo de funcionamiento de la máquina. Las piezas de trabajo de paredes delgadas y de precisión a menudo sufren deformaciones de sujeción y mala consistencia dimensional, lo que restringe la producción en masa automatizada estable y el mecanizado sin supervisión.
Para resolver estos cuellos de botella industriales comunes, SET desarrolló de forma independiente un sistema de sujeción de punto cero cónico octogonal dedicado para el procesamiento de tornos horizontales. Con posicionamiento de restricción octogonal de doble cara, interfaces modulares universales, detección inteligente y funciones de limpieza automática, así como estructuras de carga pesada de alta resistencia, el sistema proporciona soluciones de sujeción de piezas flexibles, estandarizadas, de alta precisión y de cambio rápido. Sirve como una alternativa nacional confiable a los accesorios importados de alta gama, ampliamente aplicable para automoción, aeroespacial, maquinaria de precisión y otros escenarios de mecanizado de alto estándar.

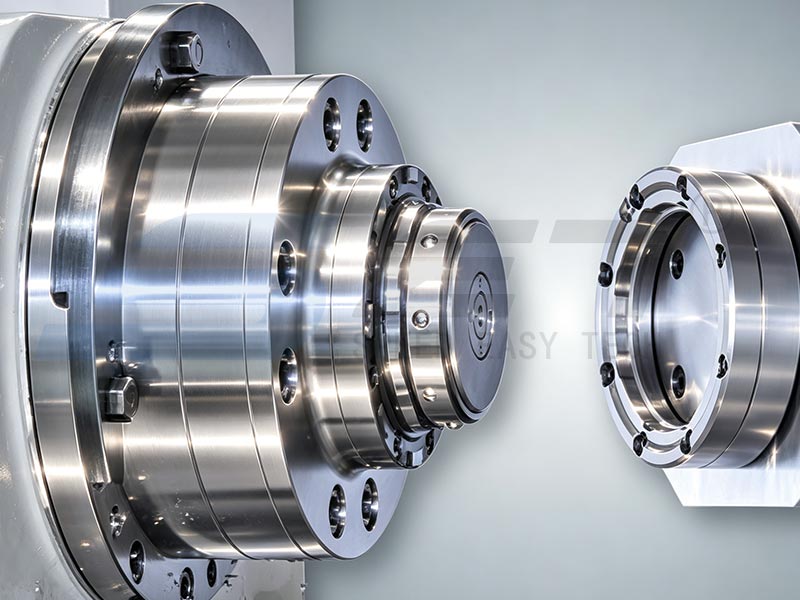

CNC Lathe Flexible Machining Upgrade

1. Limitaciones principales de la sujeción del torno horizontal tradicional

Los accesorios divididos manuales, hidráulicos y neumáticos convencionales carecen de estándares de referencia unificados y estructuras de cambio rápido, lo que lleva a una débil adaptabilidad para una producción mixta flexible. Cinco desafíos de procesamiento típicos se resumen a continuación:
Baja eficiencia de cambio y utilización insuficiente de la máquina
El reemplazo tradicional de accesorios implica desmontaje repetido, alineación manual del indicador de cuadrante y reinicio de herramientas. Cada proceso de cambio dura de 20 a 40 minutos, lo que ocupa un tiempo de corte efectivo durante el cambio frecuente de modelo. La mayoría de los talleres de mecanizado mantienen tasas de utilización de la máquina por debajo del 60 % en los modos de sujeción convencionales.
Alta dependencia manual y precisión de lotes inestable
La calidad de sujeción y posicionamiento depende en gran medida de la calibración manual, lo que inevitablemente produce errores humanos. Las piezas de eje de paredes delgadas y los componentes de disco de precisión son propensos a deformarse por sujeción, lo que resulta en dimensiones de lote dispersas y tasas de defectos relativamente altas.
Compensación de referencia y errores acumulados entre procedimientos
Las piezas de trabajo requieren sujeción y posicionamiento repetidos durante la transferencia de múltiples estaciones. La desviación continua del punto de referencia provoca errores de procesamiento superpuestos, lo que no cumple con los requisitos de precisión para el mecanizado continuo de alta precisión.
Interfaces no universales que restringen la actualización automática
Los accesorios tradicionales adoptan estructuras de acoplamiento no estándar sin funciones integradas de limpieza y detección de asiento, lo que dificulta la adaptación de los sistemas robóticos de carga y descarga y bloquea la realización de una producción inteligente desatendida.
Rigidez de sujeción insuficiente para mecanizado con cargas pesadas
Los accesorios convencionales presentan estructuras de restricción simples con resistencia al corte limitada. Las piezas de trabajo son propensas a vibraciones y ligeros desplazamientos durante la eliminación de material pesado, lo que reduce la estabilidad general del mecanizado.

2. Estructura del sistema y principio de funcionamiento

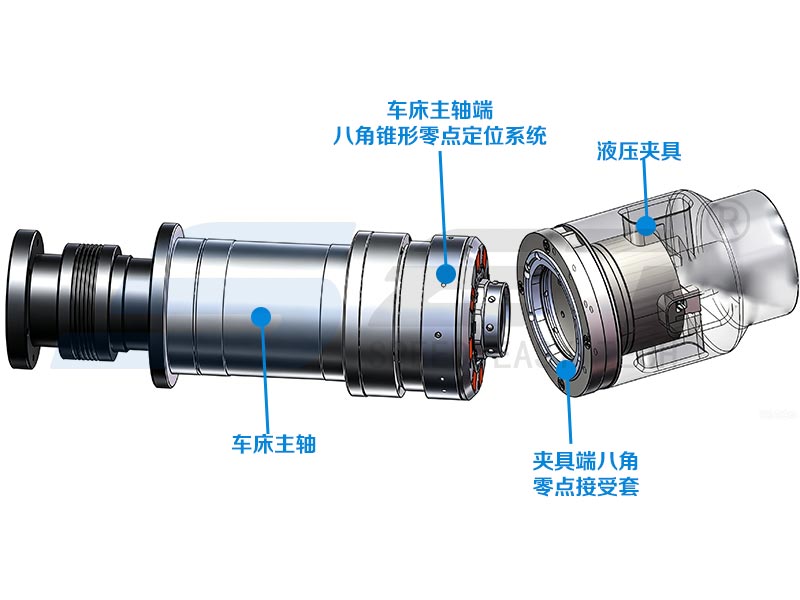

Personalizado para mandriles de torno horizontales de 8 a 10 pulgadas, el sistema de sujeción de punto cero cónico octogonal SET consta de un actuador de sujeción del extremo del husillo y un manguito receptor del extremo del accesorio, compatible con accesorios de mandril estándar hidráulicos, manuales y neumáticos.
El actuador de sujeción está fijado al husillo de la máquina, mientras que el casquillo de alojamiento está integrado en el extremo del dispositivo. Impulsado por la barra de tiro del husillo del torno, el sistema realiza la apertura y el cierre automáticos de los accesorios y una sujeción precisa sin ajuste manual, lo que permite el intercambio rápido de varios tipos de accesorios.
La unidad central adopta una estructura de restricción de doble cara autocentrada y cónica octogonal. El diseño limitador de ajuste de múltiples superficies mejora la resistencia al corte y mejora en gran medida la rigidez de posicionamiento y la estabilidad operativa. Al optimizar el diámetro del perno de tracción y la estructura de transmisión de la fuerza del pistón, las bolas de acero de bloqueo interno generan una fuerza de sujeción uniforme y estable para garantizar un rendimiento de posicionamiento rígido y de alta precisión.
Equipado con pernos de tracción indexados con orificios pasantes, el sistema admite la instalación de piezas de trabajo largas y ultraaltas incrustadas dentro del mandril. Resuelve eficazmente problemas de sujeción inestables para componentes con formas especiales y se adapta a demandas de mecanizado de gran recorrido y alta rigidez.

3. Ventajas técnicas principales

Precisión de posicionamiento a nivel de 3,1 micras con rigidez y estabilidad superiores

Combinando restricciones duales de autocentrado cónico octogonal y bloqueo de bolas de acero multipunto, el sistema ofrece una precisión de posicionamiento repetido estable dentro de 0,005 mm, lo que elimina los errores de alineación manual y la desviación acumulada de los procedimientos de sujeción repetidos.
La estructura de restricción de doble cara proporciona una fuerte resistencia al corte, manteniendo un estado de sujeción estable sin vibración ni desplazamiento durante cortes pesados. Se adapta completamente a escenarios de procesamiento de alta precisión y alta carga, incluidas piezas aeroespaciales de paredes delgadas, componentes de ejes de precisión y piezas forjadas pesadas.

CNC Lathe Flexible Machining Upgrade

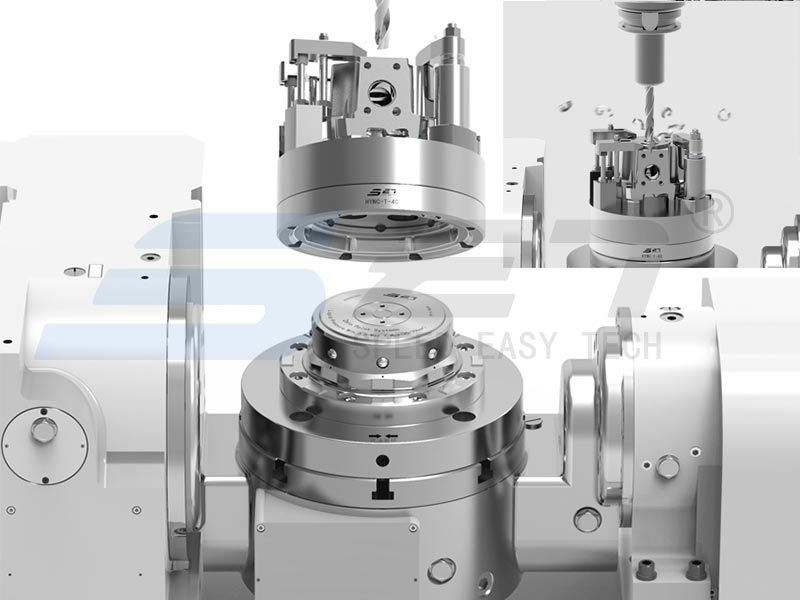

3.2 Interfaz estándar universal para cambio rápido a nivel de minuto

La interfaz de accesorio universal unificada es compatible con accesorios de mandril de torno horizontal de serie completa. No se requiere ninguna modificación de la máquina herramienta para cambiar rápidamente los accesorios. El sistema admite preajuste fuera de línea, lo que requiere solo un simple acoplamiento y bloqueo en las máquinas herramienta.
El tiempo de cambio de un solo accesorio se reduce a 1 a 3 minutos, lo que reduce efectivamente el tiempo de inactividad de la máquina y mejora significativamente la flexibilidad de producción para la fabricación de lotes mixtos de variedades múltiples.

3.3 Detección inteligente y limpieza por soplado de aire para producción no tripulada

Los sensores de detección de estanqueidad incorporados monitorean el estado de ajuste y bloqueo del accesorio en tiempo real, evitando de manera efectiva una sujeción incompleta y riesgos de sujeción floja. La estructura de limpieza por soplado de aire integrada elimina automáticamente las virutas de hierro y el polvo de las superficies de posicionamiento, evitando la desviación de precisión causada por contaminantes residuales.
El sistema admite un mecanizado continuo sin supervisión las 24 horas y un acoplamiento continuo con equipos de carga y descarga automatizados, lo que sienta una base sólida para talleres inteligentes sin luces.

3.4 Estructura reforzada de alta resistencia para producción de alta intensidad a largo plazo

Optimizados específicamente para entornos de corte de metales pesados, los componentes centrales que soportan fuerza están estructuralmente mejorados con mayor resistencia al impacto y a la fatiga. El sistema admite millones de ciclos de bloqueo estables, manteniendo un rendimiento estructural estable y una precisión constante durante la producción continua de alta carga a largo plazo.

3.5 Sistema de referencia unificado para transferencia flexible entre procesos

El sistema integra puntos de referencia de mecanizado, calibración e inspección en un estándar unificado. Las piezas de trabajo pueden circular a través de diferentes equipos y procedimientos de trabajo sin posicionamiento repetido, lo que elimina los errores de procesamiento acumulados.
Controla eficazmente la deformación de sujeción de piezas de trabajo de paredes delgadas y garantiza una precisión dimensional constante de los lotes, rompiendo barreras aisladas de producción de un solo proceso y adaptándose a diseños de producción de líneas de ensamblaje flexibles.

CNC Lathe Flexible Machining Upgrade

4. Beneficios cuantificables de la aplicación in situ

Los datos prácticos de aplicaciones en taller verifican la optimización integral de la producción después de adoptar el sistema de sujeción de punto cero de cono octogonal SET:
Mejora de la eficiencia del cambio y la utilización de la máquina.
Se eliminan los procedimientos manuales de alineación y ajuste de herramientas, lo que reduce el tiempo auxiliar sin corte en más del 90 %. La tasa promedio de utilización de la máquina supera el 85%, y la capacidad de producción general del taller aumentó entre un 30% y un 55%.
Precisión de mecanizado estable y tasa de defectos reducida
El posicionamiento repetido a nivel de micras evita errores manuales y optimiza el control de la deformación de la sujeción. La consistencia dimensional de las piezas de trabajo por lotes mejora enormemente, lo que reduce las tasas de defectos en el taller en más del 50 %.
La compatibilidad con la automatización admite la fabricación sin luces
Las interfaces estandarizadas combinan brazos robóticos y sistemas de manipulación automática AGV, lo que permite automatizar todo el proceso de cambio de accesorios, sujeción de piezas de trabajo y mecanizado continuo. La inversión en mano de obra se reduce en más del 40%, lo que respalda una producción estable de torneado desatendida las 24 horas.
Una alternativa nacional rentable optimiza los gastos de producción a largo plazo
El sistema sirve como un sustituto práctico de los accesorios importados de alta gama, ya que presenta un menor costo de adquisición, un ciclo de entrega más corto y un conveniente mantenimiento posventa. Los componentes modulares ofrecen una larga vida útil, lo que reduce eficazmente los costos operativos promedio y acorta los ciclos de retorno de los proyectos.

5. Compatibilidad de aplicaciones en todos los escenarios

Equipos compatibles

Adecuado para tornos horizontales CNC con mandril de 8 a 10 pulgadas, tornos horizontales de 4 ejes, centros compuestos de torneado y fresado y tornos horizontales de alta resistencia. Admite la preinstalación en equipos nuevos y la modernización técnica de máquinas herramienta antiguas sin modificaciones importantes en la bancada.

Piezas de trabajo y modos de producción compatibles

Aplicable a diversas piezas giratorias de precisión, incluidos componentes de eje, piezas de disco, piezas estructurales aeroespaciales de pared delgada, carcasas de cajas de engranajes y husillos de motor. Cubre escenarios de procesamiento personalizado de una sola pieza, producción de lotes mixtos pequeños y medianos y escenarios de fabricación en masa estandarizados.

6. Conclusión y perspectivas de la industria

El núcleo de la mejora de la fabricación flexible de tornos horizontales reside en la reconstrucción estandarizada y precisa de los puntos de referencia de sujeción de la pieza de trabajo. El sistema de sujeción de punto cero cónico octogonal SET resuelve los puntos débiles industriales típicos, incluidos cambios lentos, precisión inestable, rigidez de sujeción insuficiente y escasa adaptabilidad de la automatización a través de cuatro ventajas principales: posicionamiento de restricción octogonal de doble cara, interfaz universal de cambio rápido, funciones adaptativas inteligentes y estructura de alta rigidez para cargas pesadas, logrando una sustitución nacional confiable de accesorios importados de alta gama.
En contra de la tendencia industrial de fabricación de variedades múltiples y entregas cortas, los accesorios estandarizados de cambio rápido de punto cero se han convertido en equipos de soporte esenciales para las modernas líneas de producción de tornos horizontales. La solución ayuda a las empresas de mecanizado a responder de manera flexible a las demandas de pedidos fluctuantes, mejorar los niveles de automatización y digitalización del taller y generar ventajas competitivas estables a largo plazo en la fabricación inteligente de precisión.
Las empresas con demandas de actualización de accesorios de torno pueden consultar al equipo técnico de SET para obtener soluciones personalizadas de sujeción de piezas de punto cero que combinen con modelos de equipos, especificaciones de piezas de trabajo y modos de producción específicos.
