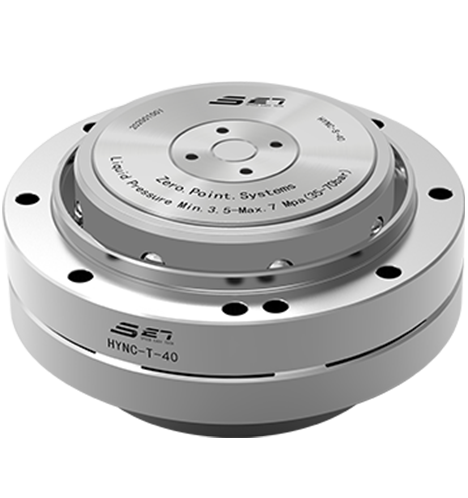

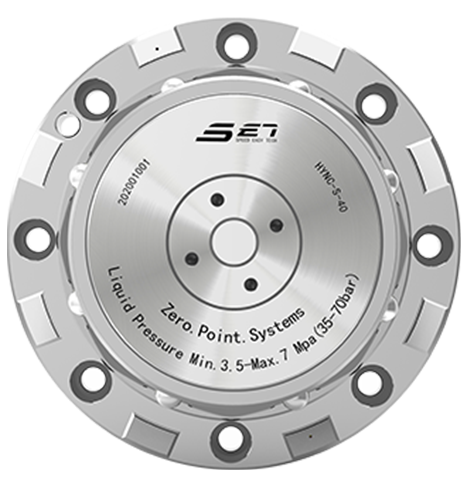

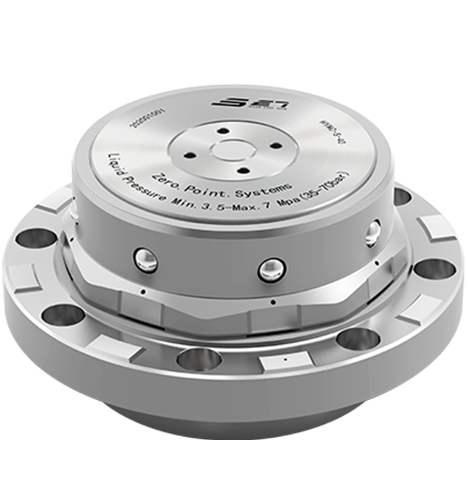

Posicionador cero de cono octogonal

  • Precisión de posicionamiento repetido <0,003 mm
  • Fuerza de sujeción 8KN
  • Restricción de ocho lados, adecuada para un solo uso.
  • La temperatura oscila entre 0°C y 70°C
  • Posicionador cero de cono octogonal
  • Posicionador cero de cono octogonal
  • Posicionador cero de cono octogonal
  • Posicionador cero de cono octogonal
  • Posicionador cero de cono octogonal
  • Posicionador cero de cono octogonal
Dibujo de detalle
  • Posicionador cero de cono octogonal
  • Posicionador cero de cono octogonal
  • Posicionador cero de cono octogonal
  • Posicionador cero de cono octogonal
  • Posicionador cero de cono octogonal
  • Posicionador cero de cono octogonal
Contacte con nosotros
Suzhou SET Sistema de equipos industriales Co., Ltd. Parámetros del producto Suzhou SET Sistema de equipos industriales Co., Ltd. Dibujo Suzhou SET Sistema de equipos industriales Co., Ltd. Descarga de datos Suzhou SET Sistema de equipos industriales Co., Ltd. Accesorios relacionados
Descripción General del Producto

El posicionador cero cónico octogonal se puede desbloquear mediante presión de aire y bloquear mecánicamente mediante resorte.
Precisión de posicionamiento repetido <0,003 mm, fuerza de sujeción de un solo localizador de 8 KN, presión de aire de 0,6 MPa, fuerza de elevación de 1 KN.
Restricción de ocho lados, adecuada para un solo uso.
Con interfaz de detección de sujeción, función de limpieza de superficies de posicionamiento.
Acero inoxidable endurecido, rango de temperatura de 0 ℃ ~ 70 ℃. Es adecuado para automatización, torno, CNC, mecanizado de cuatro ejes y ocasiones con altos requisitos de precisión de centrado, fuerza axial y fuerza centrífuga.

Posicionador cero de cono octogonal
Características del Producto

  • Desbloqueo neumático/hidráulico/mecánico, bloqueo por resorte;

  • Precisión de posicionamiento repetido <0,003 mm;

  • Restricción de ocho lados, adecuada para un solo uso;

Suzhou SET Sistema de equipos industriales Co., Ltd.

  • Material: acero inoxidable endurecido;

  • Con interfaz de detección de sujeción;

  • Con función de limpieza de superficie de posicionamiento.

Diagrama de dimensiones del producto
Número de modelo Patrón de presión Tipo hidráulico
hQNdo-10 hQNC-20 hQNC-40 HQNC-60 HYNC-10 HYNC-20 HYNC-40 HYNC-60
Fuerza de sujeción (KN) 3.5 5 8 15 10 16 25 40
Fuerza de elevación Presión atmosférica 0.6METROETROPa(KN) 0.5 0.5 1 1.5 /
Presión hidráulica 3.5MPa(KN) / 1.5 3.2 4.6 4.5
Presión hidráulica5MPa(KN) / 5.7 9.8 15.3 20.1
Presión hidráulica7MPa(KN) / 11.4 18.7 29.4 40.9
Excentricidad permitida al sujetar paletas (mm) ±1 ±1 ±1 ±1,5 ±1 ±1 ±1 ±1,5
Elevación (elevación de paleta cuando está relajada) (mm) 0,3 mm
Temperatura ambiente de funcionamiento (℃) 0~70℃
Peso La abrazadera principal (kg) 1.8 3.4 6.8 12 1.8 3.4 6.8 12
Adaptador de bandeja (kg) 0.4 0.8 1.6 3 0.4 0.8 1.6 3

Dimensiones del contorno

Aparato calmante principal

Número de orden øDN øD1 øD2 øD3 øD4 øD5 H HA HB HC

HQNC-S-10

HYNC-S-10

 100 97 89 70 60 74 55 21 12 21

HQNC-S-20

HYNC-S-20

 125 121 111 86 75 89 71.5 29 15 21

HQNC-S-40

HYNC-S-40

 160 156 140 110 95 110 82 38 19 24

HQNC-S-60

HYNC-S-60

 200 194 178 142 115 130 92.5 41 23 25

Número de orden frecuencia cardíaca øQA øQB øQC MA MB MC

øRA

(H7)

øRX

(±0,01)

øRY

( ±0,01 )

HQNC-S-10

HYNC-S-10

 4.4 9.5 5.5 5.5 M6*1 89 R43.5 5 38 25

HQNC-S-20

HYNC-S-20

 4.4 11 6.5 6.8 M8*1,25 110 R55 6 47 31

HQNC-S-40

HYNC-S-40

 4.4 14 7 8.5 M10*1,5 140 R67 8 60 39

HQNC-S-60

HYNC-S-60

 4.4 17.5 11 11 M12*1,75 175 $91.5 10 7 49

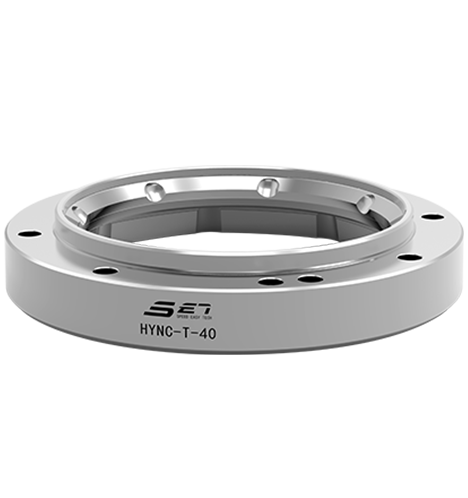

Adaptador de bandeja

Número de orden øD1 øD2 øD3 øD4 øD5 H H1 H2

HQNC-T-10

HYNC-T-10

 100 82 70.3 89 97 21 7.5 15

HQNC-T-20

HYNC-T-20

 125 100 86.3 111 121 26 10 19

HQNC-T-40

HYNC-T-40

 160 125 110.3 140 156 29 12 22

HQNC-T-60

HYNC-T-60

 200 166 142.3 178 194 35 15 28

Número de orden A øG øN M Antiguo Testamento

øRA

(H7)

øRX

(±0,01)

øRY

( ±0,01 )

HQNC-T-10

HYNC-T-10

 90 4.5 4.5 M5*0,8 8 5 38 25

HQNC-T-20

HYNC-T-20

 113 5.5 5.5 M6*1 9.5 6 47 31

HQNC-T-40

HYNC-T-40

 143 6.8 6.8 M8*1,25 11 8 60 39

HQNC-T-60

HYNC-T-60

 180 9 9 M10*1,5 14 10 77 49

Dibujo de dimensiones de montaje

Aparato calmante principal

Número de orden øD1 øD2 A B H H1 M

øN

øU

 TA øTB

øRA

(H7)

øRX

(±0,01)

øRY

( ±0,01 )

HQNC-S-10

HYNC-S-10

 74 73.7 89 90 28 11 M5 2.5 3 R43.5 5 5 38 25

HQNC-S-20

HYNC-S-20

 89 88.7 110 115 30 11 M6 2.5 3 R55 5 6 47 31

HQNC-S-40

HYNC-S-40

 110 109.9 145 146 32 13 M8 5 4 R67 10 8 60 39

HQNC-S-60

HYNC-S-60

 130 129.7 175 186 37 13 M10 5 4 R81.5 10 10 77 79

Adaptador de bandeja

Número de orden

øDN

(H6)

øA B C H1 øN

øRA

(H7)

øRX

(±0,01)

øRY

( ±0,01 )

HQNC-T-10

HYNC-T-10

 82 5.5 90 M4 10 50 5 38 25

HQNC-T-20

HYNC-T-20

 100 6.8 113 M5 14 65 6 47 31

HQNC-T-40

HYNC-T-40

 125 9 143 M6 17 80 8 60 39

HQNC-T-60

HYNC-T-60

 166 11 180 M8 17 120 10 77 49
