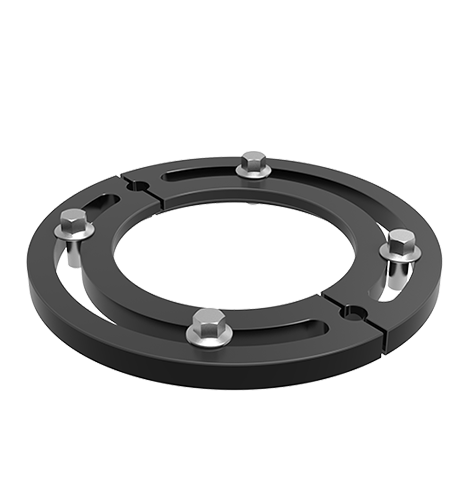

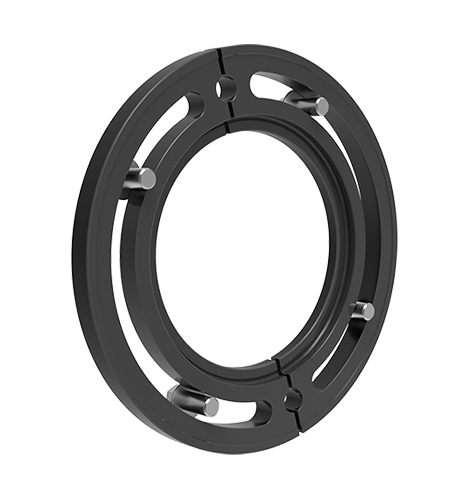

Brida fija

  • Se utiliza para montar el posicionador de punto cero montado en la encimera en la mesa de la máquina.
  • Adecuado para mesa de diferentes tamaños de ranura en T
  • Brida fija
  • Brida fija
  • Brida fija
Dibujo de detalle
  • Brida fija
  • Brida fija
  • Brida fija
Contacte con nosotros
Suzhou SET Sistema de equipos industriales Co., Ltd. Parámetros del producto Suzhou SET Sistema de equipos industriales Co., Ltd. Dibujo Suzhou SET Sistema de equipos industriales Co., Ltd. Descarga de datos Suzhou SET Sistema de equipos industriales Co., Ltd. Accesorios relacionados
Descripción General del Producto

Brida fija, P20, superficie de nitruración en baño de sal QPQ.
Diámetro 198 mm, espesor 13,5 mm (sin tornillos).
Se utiliza para montar el posicionador de punto cero montado en mesa (LQTMS) en la mesa de la máquina.
Se puede utilizar para mesas con diferentes tamaños de ranura en T.

Brida fija
Características del Producto

  • Las bridas fijas se utilizan para montar el tipo mesa (LQTMS) en la mesa de la máquina;

Suzhou SET Sistema de equipos industriales Co., Ltd.

  • Adecuado para diferentes tamaños de ranura en T de la mesa.

Diagrama de dimensiones del producto

Número de orden Número de dimensión sobredosis øDB øLK øL METRO h øE Perno a juego
GDFL-5 Q5 120 69.5 88 96.5 8.5 9 79.4 M8
GDFL-10 Q10 170 100 127 167.5 10.5 11.5 113 M10
GDFL-20 Q20 198 128 155 137.5 12.5 13.5 139 M12
