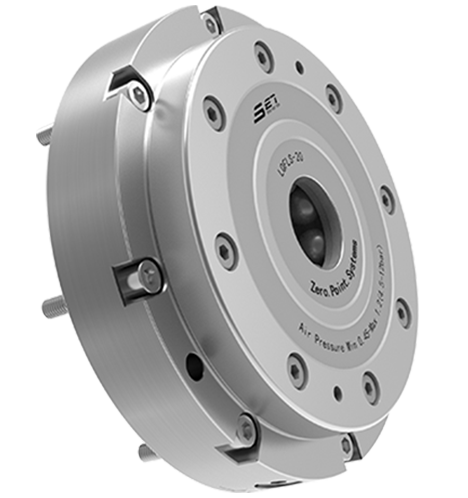

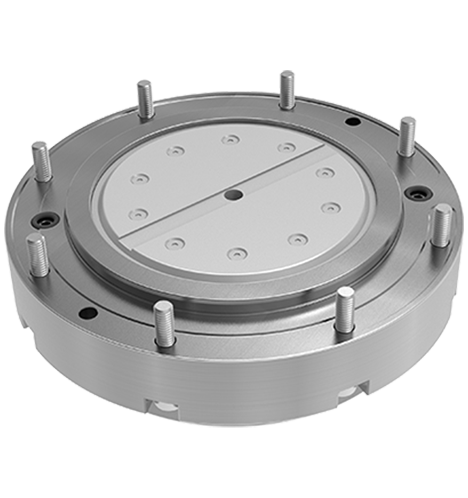

Se desbloquea mediante presión de gas y se bloquea mecánicamente mediante resorte.
Al desbloquear el puerto de entrada, se desbloquea el localizador y se puede retirar la bandeja; Al desbloquear el puerto de alivio de presión, el localizador se autobloquea y no es necesario conectar constantemente la fuente de presión durante el uso.
Precisión de posicionamiento repetido ≤0,005 mm, fuerza de sujeción del posicionador único 17 kN, fuerza de tensión 55 kN. Es una pieza de montaje y es fácil de instalar.
El rango de temperatura de uso es de -20 ℃ ~ 80 ℃. Adecuado para campos de corte metálicos o no metálicos.
Desbloqueo por presión de gas, bloqueo mecánico por resorte;
Precisión de posicionamiento repetido ≤ 0,005 mm;
La placa base utilizada durante la instalación es más delgada y de menor espesor.
Material: acero inoxidable endurecido;
Es una pieza de montaje y es fácil de instalar;
| Número de orden | METROétodo de desbloqueo | Fuerza de sujeción (kN) | Fuerza de tensión (KN) | Soplar aire | Peso (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Presión de gas | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Presión de gas | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Presión de gas | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Presión de gas | 17 | 55 | √ | 8.8 |
| Número de orden | sobredosisN | øD | øD1 | øD2 | øD3 (h7) | h | H1 | H2 | M | o | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Tipo de brida Tipo de instalación
